GWKY-3 球团矿高温抗压强度测定装置

GWKY-3 球团矿高温抗压强度测定装置

一、概述

为了连续对球团矿在不同还原度和不同温度下抗压强度的测试，本设备采用在炉膛内进行抗压强度的测试。一般每次测试100颗以上球团，得到比较 的平均值。

通过同一批次的球团在不同温度点上的球团矿抗压强度值的测量，便可得出球团矿抗压强度对温度和还原度的函数关系。

二、结构介绍

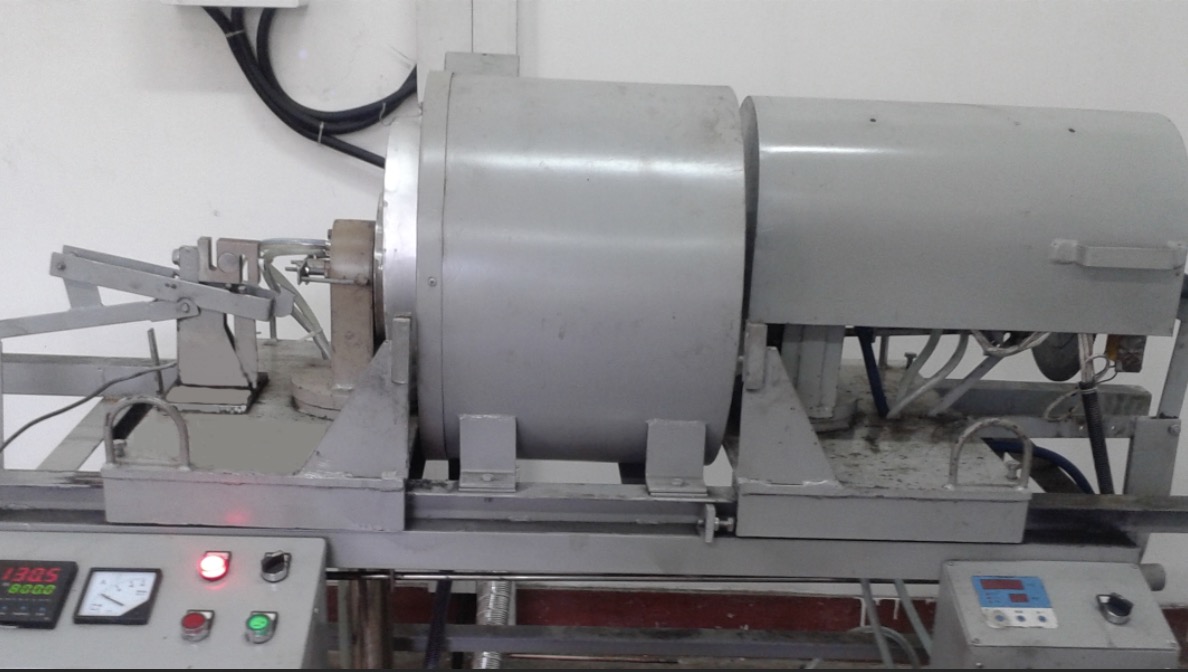

本设备是将试样放在一个卧式的高温合金炉管内，炉管置于一个对开式电炉内。其中最关键也是最巧妙的是反应罐内的测压机构。

1、高温合金炉管内分两个区，较长的一部分是还原区 ，球团矿就在这一区域内升温和还原反应。较短的一部分是废料区，抗压强度测试后的碎料就落在这一区域。还原区内置有测温热电偶，用以测量球团的温度。还原区内的壁上还设置有扬料板，高温合金炉管可以随电炉一起作120度的往返转动，扬料板便慢慢的翻炒球团，使球团矿的加热更加均匀。

2、配气系统，采用质量流量计进行配气，气体分3种：CO,  C2O,  N2  流量和成分均可任意设定， 总流量20升/分。

3、PLC自动控制系统，由于压球数量较多，动作比较复杂，所以压球的过程必须自动化，采用PLC 控制比较可靠。

4、密封系统，主要有装料时可拆卸盖子和刚玉推杆等部分。

5、数据采集系统，球团矿在高温下压溃时的压力通过数据线传送到微机，由计算机求出抗压强度平均值，压力分布值和对应的温度值。

6、能源介质接口

（1）电：所需功率为12kW，主要用点设备为电热丝及带动机械动作的减速电机，提供压力的齿轮油泵。

（2）还原性气体介质：主要成份有CO、CO2、H2、N2，流量0～20L/min可调节， 20L/min，压力0.3～0.5MPa。

（3）冷却水：水量20～25L/min，压力0.3～0.5MPa。主要冷却点有炉帽、密封器件、炉盖、炉壳。

三、技术指标

使用温度：1100℃

测温精度：±1℃

控温精度：±3℃

压力：10KN

检测精度：10N

检测颗数：120颗
