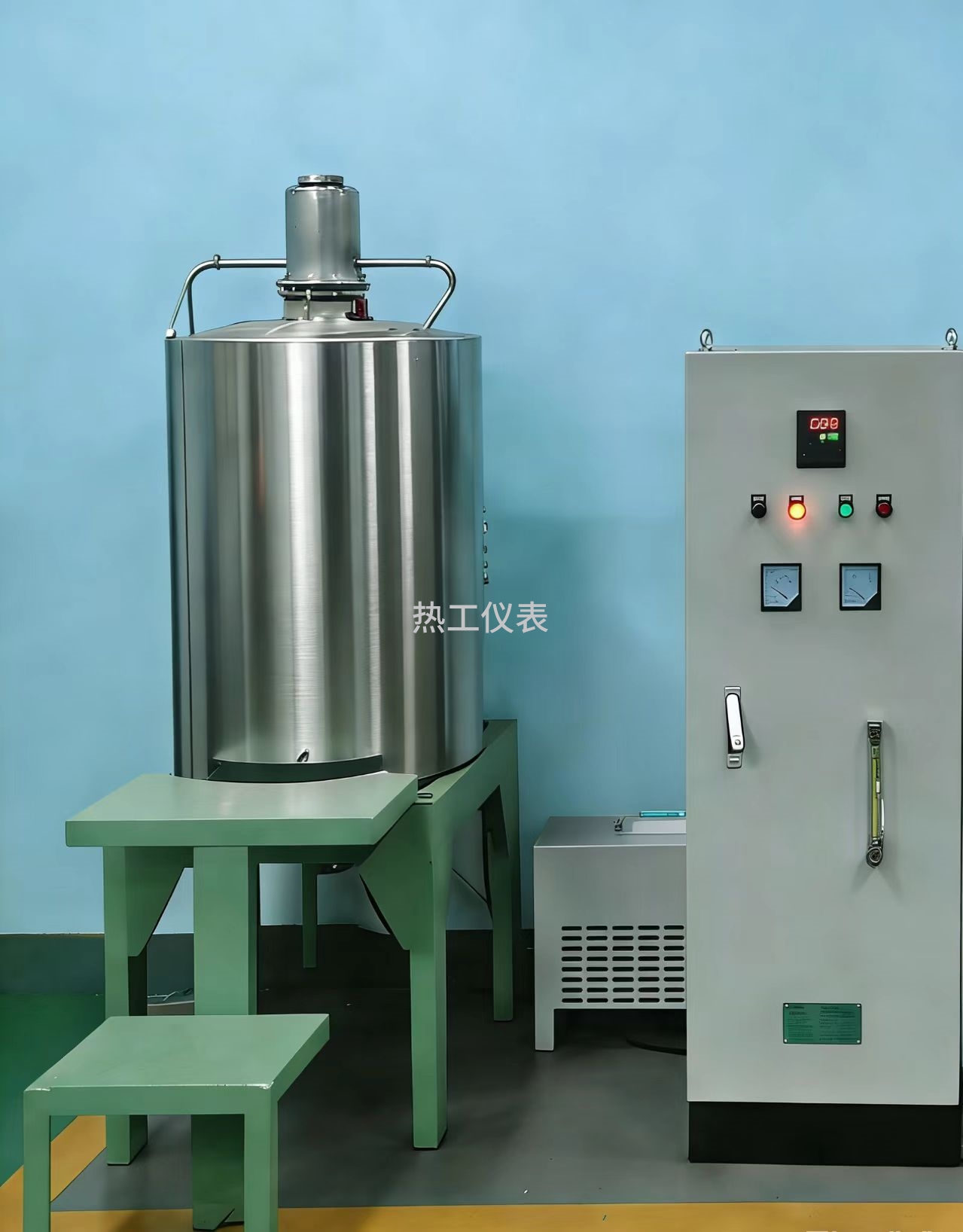

ZQ-3CO 造气炉

ZQ-3  一氧化碳造气炉

一、前言

CO是冶金实验室常用的还原性气体。其来源大致有二种：一是购买瓶装气体，质量虽有保证，但使用成本很高，由于CO是有毒气体，对运输和储存要求很高，并有一定的危险性；二是用造气炉制取CO，其原理是用CO2与红热的焦炭反应生成CO。由于这样产生的CO成本很低，使用很方便，因此被国内钢铁企业及科研院所普遍采用。

然而传统的造气炉由于过于简单，无法避免以下问题：

1、制得的气体中H2、CO2等杂质含量太高，CO的成份也很不稳定，很难保证 标准中所规定的纯度要求；

2、制得的气体中含有焦油等腐蚀性杂质，污染流量计和气路，从而使流量检测失准，后期维护很麻烦，影响工作效率；

3、加热元件和炉管寿命短，使用成本较高，更换十分麻烦。

二、特点

★ 采用优质硅钼棒作为发热元件，99刚玉管作为反应管，有很长的使用寿命，更换备件非常方便；

★ 炉温达1300℃，有效消除了气体中H2、焦油等杂质；

★ 炉膛容积为￠100*1000mm，制取的CO输出流量达20L/min，充分满足了不同设备的供气需求；

★ 炉子上部是加料仓，下部是出灰口。加料和出灰时只需用手拧开炉盖即可，操作非常简便；加料仓配套漏斗不易使焦炭撒漏，出灰口配套手动密封蝶阀，定时清灰不易使炉膛高温区段结焦，造成炉膛破裂；

★ 99刚玉炉膛采用耐高温硅胶O型圈密封，双层水冷装置进行隔热保护，既能保证良好的密封性，又使密封件有很长的使用寿命；

★ 配套脱脂棉微尘过滤塔、钠石灰CO2吸附塔和变色胶干燥塔。另外还有QPS三级精密过滤器，达到很高的净化效果：液体和固体颗粒物≤0.01微米，油分含量≤0.01PPM；

★ 采用焦炭制取CO，较木炭制样更为清洁高效方便，并且H2等杂质含量低。

三、主要技术指标

1、电炉功率：15KW（实际工作时约8KW）

2、 工作温度：1300℃

3、控温精度：恒温时±1℃

4、炉膛容积：￠100*1000mm

5、 输出流量20L/min

6、CO含量：＞99% （原料气CO2：99.99%）

四、设备组成

五、安装地点及条件

实验室根椐用户确定的场所由我公司提供平面布置图。实验室高度不低于2.8m，占地面积不少于4m²。

水：配备φ10mm自来水出入管道供循环冷却水用；

气：瓶装二氧化碳浓度≥99.9%；

电：380V，有单独接地线。100A、16A空气断路器各一个，总功率15KW。
