铁矿石综合性能测定装置

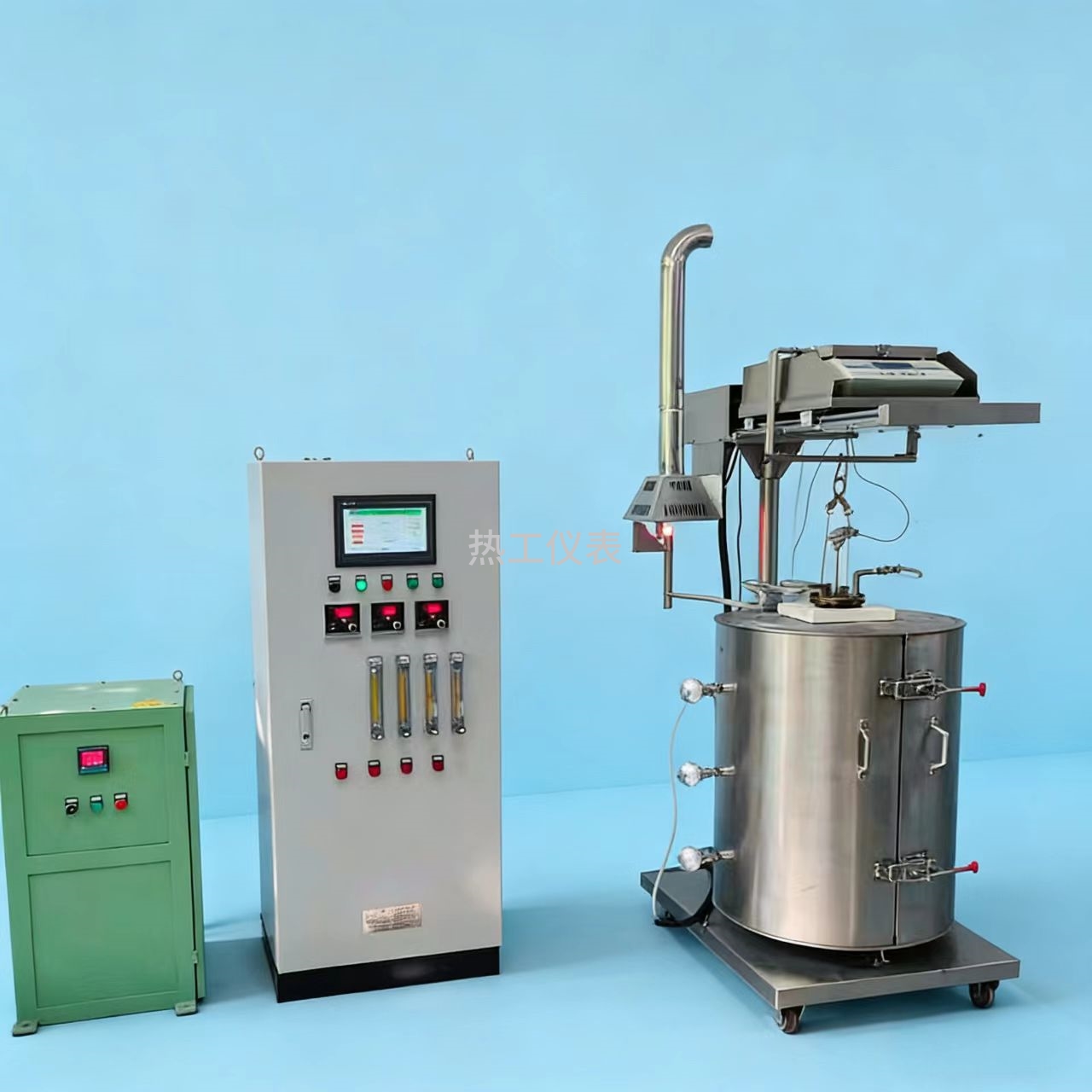

HY-2 铁矿石综合性能测定装置

一、前言

铁矿石的还原度指数（RI）和低温粉化指数（RDI）是评价烧结矿、球团矿品质的重要指标之一。它直接关系到烧结矿、球团矿及高炉的技术经济指标。

本公司研制的铁矿石综合性能测定装置可用于检测铁矿石的还原性能和低温粉化性能。这样可以节约设备投资，提高设备的利用率。各项性能指标均符合国标GB/T13241-2017和GB/T13242-2017要求。

二、特点

★ 很高的可靠性：电炉采用优质三段刚玉外丝管加热，反应管采用GH44高温合金制造，在900℃的还原温度下，不起氧化皮，不脆化，具有两年（600炉）以上的使用寿命；

★ 很高的控制精度：恒温时的控温精度达±5℃；采用高精度质量流量控制器和流量显示仪全自动配气，气体的流量和成分可任意设定，并且不受温度、阻力、气源压力的影响，输出值始终稳定在设定值，气体控制精度为0.20% F.S；

★ 很高的安全性：电炉带有反应器电动吊装机构,反应结束后能将红热的反应管吊出炉外冷却，避免操作人员被灼伤。配套CO报警器，气体泄漏会及时报警提醒操作人员。废气抽排装置通过低噪声离心风机把废气排出室外，保证室内无CO残留；

★ 很高的自动化程度：采用西门子PLC自动控温和配气，触摸屏显示即时数据、运行状态和故障报警等，计算机软件自动采集记录试验参数、画曲线、生成报表等，试验数据 保存在电脑硬盘，可随时查阅或上传。

三、主要技术参数

1、电炉额定温度：1100℃

2、电炉额定功率：12KW

3、温度控制精度：±5℃（恒温时试样温度）

4、 升温速度：20℃/min

5、质量流量控制器：10L/min和20L/min  精度：0.20% F.S

6、安全性：室内CO气体＜5PPM

7、转鼓：内径130*200±1mm  转速30r/min±1r

8、失重电子天平：量程10Kg，精度0.01g

9、称量电子天平：量程2Kg，精度0.01g

四、设备组成

五、安装地点及条件

实验室根椐用户确定的场所由我公司提供平面布置图。实验室高度不低于2.5m，占地约2*4m。计算机控制室 用玻璃窗与设备隔开，这样既能方便观察保证安全，又能保持较为清洁的环境。

气源：N2浓度≥99.99%，CO浓度≥99.9%，CO2浓度≥99.9%；

电源：380V，单独接地线。100A、16A空气断路器各一个，总功率15KW。
