GWJT-3 高温多功能焦炭热反应装置
分享至:

高温多功能焦炭热反应装置

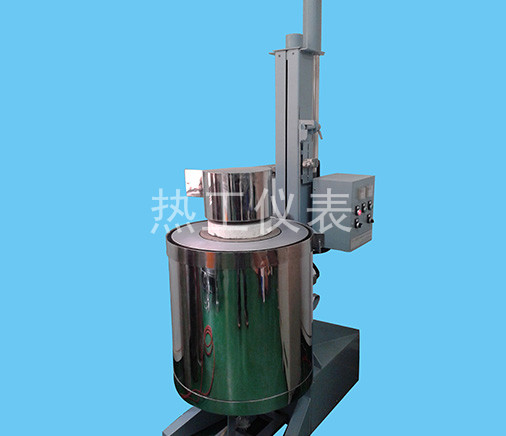

          GWJT-3 高温多功能焦炭热反应装置



一、概述

本公司生产的GWJT-3高温多功能焦炭热反应装置,不仅全部符合GB4000-2017标准,而且在技术指标上更加优化。设备在机械设计和电气控制方面进行了多次升级既符合常规国标试验用,同时也满足科研试验需要,具有更高的 性、可靠性、安全性和自动化程度。

二、特点

1、采用硅钼棒加热,炉温可以达到1500℃,能灵活满足科研需求和常规热强度检测。在1100度应用时,炉子的加热元件是半 器件,使用寿命在2年以上;

2、控精度高:恒温时精度达±3℃;采用高精度质量流量控制器和流量显示仪全自动配气,气体的流量和成分可任意设定,并且不受温度、阻力、气源压力的影响,输出值始终稳定在设定值,气体控制精度为0.20% F.S;

3、自动化程度高:西门子PLC全自动控制,能根据实验程序自动切入N2、CO2,实验结束自动通入保护N2,并发出声光报警及时提示操作人员。计算机监控实验全过程,记录实验数据,打印试验报表;

4、采用了炉体自动提升的独特设计,既可以使用GH3044高温合金反应管也可以使用99刚玉管作为反应管。这样既可以作常规检测又能满足科研试验(焦炭的高温反应性)的需要,充分地提高了设备的使用效率。两者相比,使用高温合金反应管,反应管的寿命大于50炉。使用刚玉管,寿命大于500炉,可大幅降低运行成本;

5、废气的排气口位于电炉的上部,一氧化碳借助炉口的高温,会自行彻底燃烧,再通过排气管将燃烧后的废气排出室外因此室内检测不到CO保证操作工的安全和健康;

6、反应管内设有固定的螺旋气体预热器,保证试验有较好的重现性

7、触摸屏实时显示运行状态和即时值,并有自诊断、参数修改和故障报警功能,运行稳定可靠,操作界面友好;

8、炉壳采用双层中空结构,外层采用304镜面不锈钢,既美观又能保证 温时炉壳温度低于50℃,没有高温的危险,保证操作人员的安全;

9、采用梅特勒托利多进口天平对反应管试样进行实时称量,显示失重量并记录,性能稳定可靠。

三、技术指标

1、电炉工作温度1100℃(可达1500℃)

2、电炉等温区长度大于150mm

3、温度控制精度±3℃(恒温时试样温度)

4、配气精度:0.20% F.S

5、反应器:内径¢80±1mm 材质高温合金3044

6、I型转鼓:内径¢130*700±1mm 恒定转速20r/min

7失重天平:10kg 0.1g

8、称样天平:1kg 0.1g

9、试验重现性误差:≦1.5%

10、室内CO气体为<2PPM

11、气体纯度要求:CO2纯度≥99.5%,N2纯度≥99.99%

四、设备组成

名  称

规格/型号

数量

备  注

高温焦炭反应炉

镜面不锈钢

1套

采用硅钼棒加热

铂铑热电偶


2

试样和侧壁各一支

炉体升降定位装置


1套

丝杠传动

精密温控配气系统


1套

西门子PLC,高精度质量流量控制器、显示仪

自动废气燃烧排放装置


1套

低噪抽气机

精密质量流量控制器

15L/Min

1

CO2

精密质量流量控制器

15L/Min

1

N2

流量显示仪

数显

2


失重天平

10kg,0.1g

1台


称样天平

1kg,0.01g

1台


声光旋转报警器

1


I型转鼓

自动计数

1台


试样筛


1套

圆孔筛10-200筛径、23-300筛径、23和25-400*500木框筛

上位机系统


1

含控制软件品牌电脑



五、实验室条件

实验室根椐用户确定的场所由我公司提供平面布置图。实验室高度不低于2.8m,占地面积不少于4m2

气:瓶装氮气浓度≥99.9%二氧化碳浓度≥99.9%;

电:380V,有单独接地线。63A16A空气断路器一个,功率15KW。
